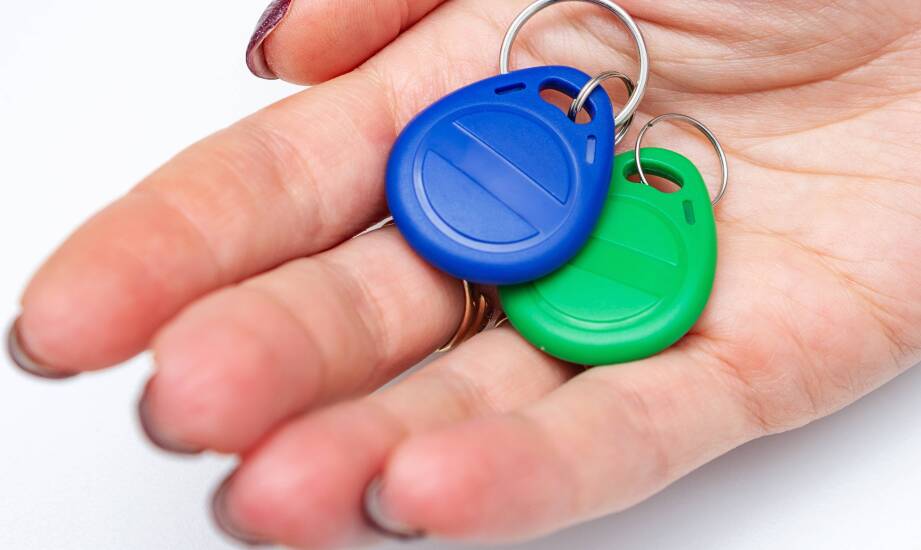

Dlaczego rozmiar i odporność chipu NFC decydują o trwałości personalizowanego breloka 3D

Proces integracji elektroniki z obiektami drukowanymi w technologii 3D wymaga ścisłego zachowania tolerancji wymiarowych. Przydatność gadżetu z wbudowanym tagiem zależy od precyzyjnego dopasowania obudowy do fizycznych parametrów wkładki. Niewłaściwie zaprojektowana kieszeń w modelu powoduje, że obiekt ulega uszkodzeniom mechanicznym podczas montażu modułu lub traci funkcjonalność z powodu zaburzeń sygnału. Geometria obudowy musi dokładnie odpowiadać wymiarom elektroniki, aby zapobiec pękaniu warstw plastiku oraz zjawisku tłumienia fal radiowych przez nadmierną ilość materiału.

Przeczytaj również: Kartony do paczkomatów – kluczowy element strategii logistycznej

Wpływ wymiarów modułu i pojemności pamięci na projekt

Wybór konkretnego nośnika danych warunkuje podejście do modelowania obiektu trójwymiarowego. Standardowe naklejki, takie jak powszechnie stosowany układ NTAG213, charakteryzują się średnicą wynoszącą 25 milimetrów oraz grubością w przedziale od 0,5 do 1 milimetra. Aby proces osadzania elektroniki przebiegł bez zakłóceń, projektant musi przygotować kieszeń o średnicy 25,2 milimetra oraz głębokości 1,2 milimetra. Taki zapas przestrzeni zostawia bezpieczny luz montażowy na poziomie 0,2 milimetra. Zbyt ciasna komora wymusza użycie siły podczas wciskania wkładki, co naturalnie prowadzi do niszczących naprężeń w strukturze plastiku.

Przeczytaj również: Przyszłość nadruków na płytach - jakie nowości czekają nas w tej dziedzinie?

Struktura zewnętrzna drukowanego detalu wymaga zastosowania odpowiedniej ilości materiału wokół wbudowanej elektroniki. Konstruowanie ścianek o grubości poniżej 1,5 milimetra drastycznie zwiększa ryzyko pęknięcia detalu, szczególnie przy wykorzystaniu filamentów o niskiej wytrzymałości udarowej, takich jak standardowe PLA. Zbyt masywna obudowa, o grubości przekraczającej kilka milimetrów, wpływa z kolei negatywnie na sprawność wbudowanej anteny i znacząco ogranicza zasięg odczytu danych przez smartfon.

Przeczytaj również: Organizacja ceremonii pogrzebowej – krok po kroku z zakładem pogrzebowym w Sopocie

Decyzje projektowe zależą także od planowanej funkcji obiektu, która determinuje wymagania wobec pamięci wewnętrznej układu. Podstawowy moduł NTAG213 o pojemności 144 bajtów pozwala na zapisanie prostego linku URL o długości do 132 znaków. Rozszerzone zastosowania wymagają jednak zupełnie innych komponentów. Przekazanie cyfrowej wizytówki w formacie vCard lub obsługa zaawansowanego identyfikatora wymusza zastosowanie układu NTAG216, który oferuje aż 888 bajtów wolnej przestrzeni. Różnice w architekturze wewnętrznej nie wpływają bezpośrednio na zewnętrzny kształt fizycznego detalu, ale bezwzględnie definiują użyteczność ostatecznego wydruku w środowisku cyfrowym.

Odporność termiczna materiałów a bezpieczeństwo druku

Technologia osadzania elementów wewnątrz wydruku wymaga precyzyjnego zarządzania temperaturą podczas całego cyklu produkcyjnego. Wstawianie komponentów elektronicznych następuje zazwyczaj po zaprogramowanej w kodzie maszynowym pauzie urządzenia, najczęściej między piątą a dziesiątą warstwą przy rozdzielczości 0,2 milimetra. Układ NTAG213 znosi temperatury robocze sięgające 85 stopni Celsjusza, jednak jego elastyczna podstawa wykonana z tworzywa PET ulega deformacji już powyżej 70 stopni Celsjusza. Z tego powodu bezwzględnie unika się bezpośredniego kontaktu odsłoniętej elektroniki z rozgrzaną do 200 stopni Celsjusza dyszą drukarki. Przerwanie pracy maszyny pozwala na naturalne wychłodzenie wydrukowanej kieszeni przed aplikacją nośnika.

Prawidłowo przygotowany i zaprogramowany brelok nfc personalizowany zachowuje pełną funkcjonalność tylko wtedy, gdy projekt graficzny uwzględnia docelowe warunki eksploatacji. Obiekty stale narażone na zmienne warunki atmosferyczne lub zwiększoną wilgoć wymagają zintegrowania szczelnych zamknięć albo nałożenia specjalnych powłok zabezpieczających mikroukład przed postępującą korozją. Modele poddawane dużym obciążeniom mechanicznym, na przykład te noszone codziennie w pęku ciężkich kluczy, wykorzystują niekiedy chipy zabezpieczone twardą powłoką ceramiczną. Obudowa układu o grubości przekraczającej 1 milimetr skutecznie zapobiega uszkodzeniom strukturalnym podczas zginania.

Zrozumienie tych technicznych zależności stanowi podstawę w edukacji dotyczącej nowoczesnego wytwarzania przyrostowego. Podczas kursów z modelowania organizowanych przez firmę Zuzu we Wrocławiu kursanci uczą się weryfikować metody dobierania fizycznych parametrów elektroniki do planowanego kształtu trójwymiarowego. Praktyczne szkolenia pozwalają analizować zestawienia wymiarów modułu z właściwościami termicznymi filamentu, co minimalizuje ryzyko powstawania późniejszych błędów projektowych. Zastosowanie odpowiedniego luzu technologicznego oraz właściwa kontrola temperatur gwarantują poprawne zamknięcie elektroniki wewnątrz plastiku bez naruszenia delikatnej struktury ścieżek przewodzących.

Prawidłowa integracja mikroukładów z obiektami tworzonymi za pomocą technologii przyrostowych opiera się na ścisłym powiązaniu właściwości danego komponentu z geometrią drukowanych warstw. Właściwie zaplanowana przestrzeń montażowa eliminuje zagrożenie uszkodzeń mechanicznych w trakcie wprowadzania wkładki, a świadome zarządzanie dynamiką temperatur chroni wrażliwe elementy scalone przed stopieniem. Połączenie zaawansowanej wiedzy z zakresu wymiarowania, cyfrowej pojemności nośnika oraz fizyki polimerów sprawia, że wydrukowany przedmiot poprawnie i trwale komunikuje się z urządzeniami mobilnymi.
