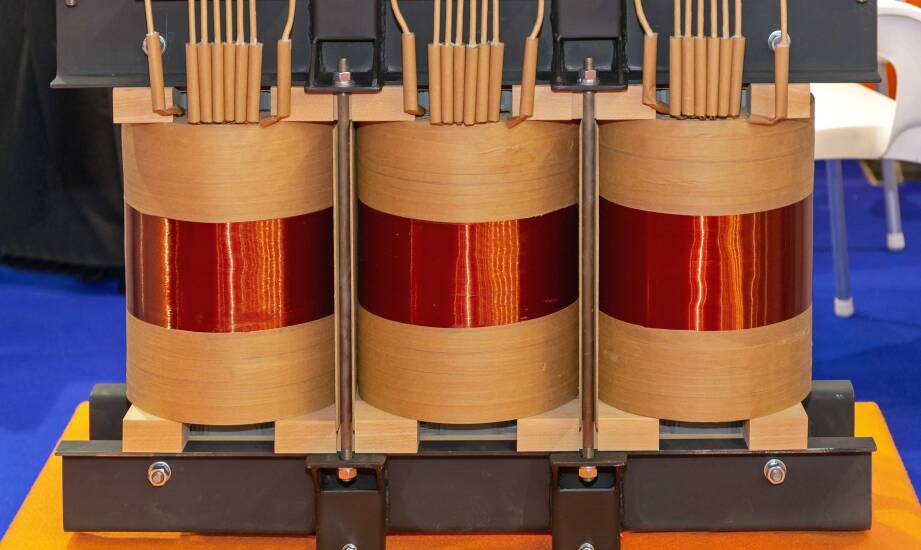

Jak ocenić, czy dławik w układzie kompensacji pasuje do warunków zakładu

W zakładach przemysłowych z dużymi obciążeniami energetycznymi moc bierna pojemnościowa powstająca w rozległych sieciach kablowych często obniża współczynnik mocy poniżej wymaganej wartości. Zjawisko to występuje szczególnie tam, gdzie funkcjonują długie linie przesyłowe podziemne, rozbudowane systemy oświetlenia LED lub zaawansowane zasilacze awaryjne UPS. Sam dobór baterii kondensatorów do standardowej kompensacji nie rozwiązuje problemu, gdy w układzie zaczyna zdecydowanie dominować pojemność. Brak wnikliwej analizy pracy całego układu sprawia, że nowa instalacja może niepotrzebnie generować dodatkowe straty mocy czynnej. Utrzymują się one zazwyczaj na poziomie od jednego do dwóch procent deklarowanej mocy pozornej całej stacji transformatorowej. Aby przywrócić optymalne parametry przesyłu energii i uniknąć obciążeń finansowych od dostawcy prądu, konieczne jest zastosowanie odpowiedniego dławika ściśle dopasowanego do profilu zakładu.

Przeczytaj również: Jak dobrać moc palnika na pellet do pieca węglowego do potrzeb Twojego domu?

Rola dławika w układzie kompensacji

Rozbudowane instalacje przemysłowe wymagają bardzo precyzyjnego zarządzania parametrami sieci elektrycznej. Omawiany komponent podłącza się równolegle do istniejących baterii kondensatorów lub montuje bezpośrednio w samej gałęzi kompensacyjnej jako element zabezpieczający. W tym miejscu urządzenie wprowadza moc bierną indukcyjną do całego systemu elektroenergetycznego. Pozwala to skutecznie zneutralizować nadmiar mocy pojemnościowej, która w sposób naturalny generuje się w długich ciągach kablowych oraz rozległych serwerowniach zakładowych. Odpowiednia konfiguracja sprzętowa natychmiast stabilizuje napięcie wejściowe na transformatorze. Ogranicza też znacząco ryzyko wystąpienia groźnych zjawisk rezonansowych, które mogłyby uszkodzić wrażliwą elektronikę sterującą na liniach produkcyjnych.

Przeczytaj również: W jaki sposób fachowe doradztwo techniczne może pomóc w wyborze maszyn?

Głównym zadaniem prawidłowo zaprojektowanego układu pozostaje zagwarantowanie trwałej równowagi między indukcyjnością a pojemnością w każdej fazie. Poprawia to ogólną efektywność przesyłu energii elektrycznej w nowoczesnych instalacjach niskiego i średniego napięcia. Przed przystąpieniem do jakiegokolwiek doboru technicznego należy rzetelnie sprawdzić kluczowe parametry fizyczne sieci zasilającej. Trzeba uwzględnić dokładne napięcie znamionowe, które w standardowych warunkach oscyluje wokół 400 V, oraz przewidywany maksymalny prąd obciążenia. Niezbędna jest także weryfikacja charakteru pracy poszczególnych odbiorników, które mogą działać w sposób stały lub wykazywać bardzo zmienny pobór energii w cyklach zmianowych.

Przeczytaj również: Profesjonalny montaż masztów stalowych – dlaczego jest kluczowy?

Kolejnym ważnym czynnikiem decyzyjnym jest ogólny tryb funkcjonowania całego parku maszynowego. Ciągła praca całodobowa wymusza zupełnie inne podejście instalacyjne niż tryb przerywany z częstymi rozruchami ciężkich napędów. Rejestracja profilu obciążenia analizatorem parametrów sieci pozwala obiektywnie ocenić faktyczny poziom wyższych harmonicznych. Ich nadmierna obecność w zasilaniu zauważalnie zwiększa straty cieplne w poszczególnych urządzeniach i drastycznie skraca ich żywotność eksploatacyjną.

Dobór parametrów i wymagania techniczne

Ustalenie odpowiedniego prądu znamionowego opiera się na dokładnych pomiarach zmierzonej mocy biernej pojemnościowej w docelowej sieci zakładu. Doświadczeni inżynierowie przyjmują zazwyczaj bezpieczny margines od 10 do 20 procent na ewentualne przeciążenia układu podczas stanów nieustalonych. Przykładowo dla mocy rzędu 7,5 kvar prawidłowe natężenie wynosi około 10,8 A przy zachowaniu wartości indukcyjności na poziomie 67,9 mH. Odstępstwa od tych wyliczeń mogą dość szybko prowadzić do nasycenia rdzenia magnetycznego.

Właściwe nagrzewanie miedzianych lub aluminiowych uzwojeń kontroluje się poprzez dopasowanie odpowiedniej klasy izolacji do panujących warunków. Zastosowanie klasy izolacji F zapewnia bezpieczeństwo termiczne całego układu do 155 stopni Celsjusza. Przy maksymalnej temperaturze otoczenia sięgającej 40 stopni Celsjusza we wnętrzu rozdzielnicy, temperatura samego rdzenia urządzenia nie powinna przekraczać bezpiecznych 110 stopni. W tak kontrolowanych warunkach straty miedziowe utrzymują się na bezpiecznym poziomie poniżej jednego procenta całkowitej mocy przesyłanej przez element. Oczekiwany zapas pracy zawsze dopasowuje się do rzeczywistego profilu działania konkretnej fabryki. W przypadku ciągłej eksploatacji na poziomie maksymalnego obciążenia temperaturowy margines bezpieczeństwa trzeba dodatkowo podnieść.

Prawidłowe wykonanie sprzętu musi bezwzględnie spełniać ścisłe wymagania europejskich norm IEC 60076-6 oraz EN 61558-2-20. Gwarantuje to wysoką odporność na wspomniane wcześniej wyższe harmoniczne oraz nieplanowane skoki napięcia pochodzące z sieci zewnętrznej. Konstruując dławiki kompensacyjne dla przemysłu, specjaliści ze szczecińskiej firmy Inducto opierają się na pełnym cyklu realizowanym całkowicie we własnym zakładzie. Przedsiębiorstwo wykorzystuje wdrożone systemy zarządzania ISO 9001 oraz rygorystyczną certyfikację Polskiego Rejestru Statków, co ma kluczowe znaczenie dla wymagającego sektora morskiego. Wewnętrzny proces wytwórczy bez udziału zewnętrznych podwykonawców zapewnia pełną powtarzalność parametrów technicznych zarówno w pojedynczych, niestandardowych prototypach, jak i w regularnych seriach.

Weryfikacja warunków przed finalnym wdrożeniem

Prosty dobór standardowego rozwiązania z ogólnego katalogu producenta wystarcza głównie w małych i stabilnych instalacjach o niezmiennym obciążeniu dobowym. Taki krok sprawdza się bez zarzutu w miejscach o znikomej obecności zniekształceń harmonicznych i braku skomplikowanych napędów falownikowych. Indywidualna konfiguracja staje się natomiast absolutnie niezbędna w dużych obiektach przemysłowych z mocno dynamicznymi odbiornikami prądu.

Złożone sieci w nowoczesnych fabrykach wymagają szczegółowych pomiarów profilu mocy i symulacji potencjalnych strat wejściowych. Skrupulatne zweryfikowanie parametrów w docelowych warunkach pracy pozwala skutecznie uniknąć fizycznego przegrzania magnetycznych komponentów dławiących. Chroni to również cenną infrastrukturę zakładową przed nagłą niestabilnością przesyłu energii w momentach szczytowego zapotrzebowania na poszczególnych liniach produkcyjnych. Ostateczna decyzja projektowa zawsze powinna wynikać z twardych danych pomiarowych zebranych bezpośrednio w konkretnej stacji transformatorowej obiektu.
